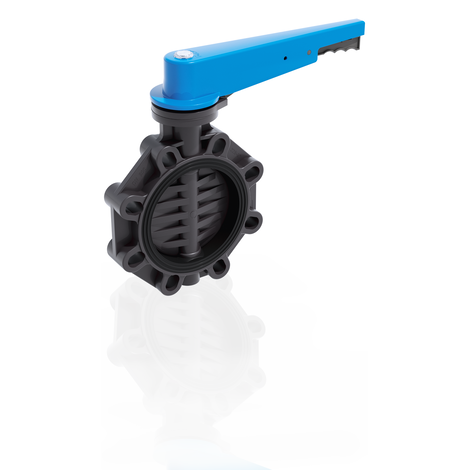

FEOV/LM - Vanne papillon DN 40:200
Vanne papillon à commande manuelle.
La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé.
Caractéristiques principales:
- Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180
- Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques.
- Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales
- Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide
- Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct :
- DN 40 À 65 : F05
- DN 80 À 150 : F07
- DN 200 : F10
EPDM

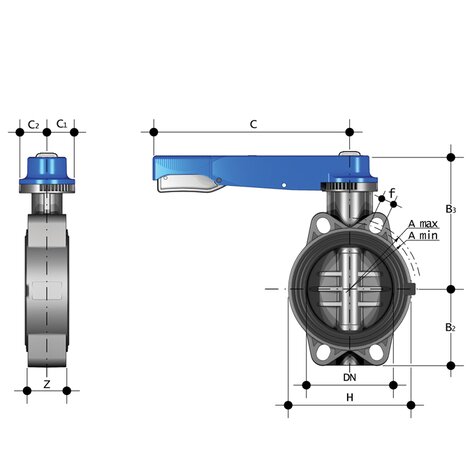

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | product.detail.attribute.mainFeatures | Autre description | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | A min | A max | B2 | B3 | C | C1 | C2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEOVLM050E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 50 - 1"1/2 | 40 | 16 | 93,5 | 109 | 60 | 136 | 175 | 45 | 42 | 19 | 132 | 4 | 33 | 827 |
| FEOVLM063E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 63 - 2" | 50 | 16 | 108 | 124 | 70 | 143 | 175 | 45 | 42 | 19 | 147 | 4 | 43 | 1012 |
| FEOVLM075E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 75 - 2"1/2 | 65 | 10 | 128 | 144 | 80 | 168 | 175 | 45 | 45 | 19 | 165 | 4 | 46 | 1420 |
| FEOVLM090E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 90 - 3" | 80 | 10 | 145 | 159 | 90 | 182 | 250 | 45 | 45 | 19 | 130 | 4 | 49 | 1640 |
| FEOVLM110E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 110 - 4" | 100 | 10 | 165 | 190 | 105 | 196 | 250 | 45 | 45 | 19 | 150 | 4 | 56 | 1990 |
| FEOVLM140E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | *140 - 5" | 125 | 10 | 204 | 215 | 121 | 215 | 335 | 45 | 45 | 23 | 185 | 4 | 64 | 3030 |
| FEOVLM160E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 160 - 6" | 150 | 10 | 230 | 242 | 132 | 229 | 335 | 45 | 45 | 23 | 210 | 4 | 70 | 3730 |
| FEOVLM225E | EPDM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | **225 - 8" | 200 | 10 | 280 | 298 | 161 | 309 | 425 | 65 | 82 | 23 | 325 | 8 | 71 | 8240 |
FKM
| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | product.detail.attribute.mainFeatures | Autre description | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | d | DN | PN | A min | A max | B2 | B3 | C | C1 | C2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEOVLM050F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 50 - 1"1/2 | 40 | 16 | 93,5 | 109 | 60 | 136 | 175 | 45 | 42 | 19 | 132 | 4 | 33 | 827 |
| FEOVLM063F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 63 - 2" | 50 | 16 | 108 | 124 | 70 | 143 | 175 | 45 | 42 | 19 | 147 | 4 | 43 | 1012 |
| FEOVLM075F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 75 - 2"1/2 | 65 | 10 | 128 | 144 | 80 | 168 | 175 | 45 | 45 | 19 | 165 | 4 | 46 | 1420 |
| FEOVLM090F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 90 - 3" | 80 | 10 | 145 | 159 | 90 | 182 | 250 | 45 | 45 | 19 | 130 | 4 | 49 | 1640 |
| FEOVLM110F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 110 - 4" | 100 | 10 | 165 | 190 | 105 | 196 | 250 | 45 | 45 | 19 | 150 | 4 | 56 | 1990 |
| FEOVLM140F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | *140 - 5" | 125 | 10 | 204 | 215 | 121 | 215 | 335 | 45 | 45 | 23 | 185 | 4 | 64 | 3030 |
| FEOVLM160F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | 160 - 6" | 150 | 10 | 230 | 242 | 132 | 229 | 335 | 45 | 45 | 23 | 210 | 4 | 70 | 3730 |
| FEOVLM225F | FKM | - | La FE est une vanne papillon d'arrêt et de régulation, spécialement conçue pour les applications de transport d'eau et équipée du système d'étiquetage personnalisé. | Disque en PVC-U avec arbre traversant Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 : DN 40 à 65 : 11 mm DN 80 à 100 : 14 mm DN 125 à 150 : 17 mm DN 200 : 22 mm Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10 | Poignée ergonomiquemultifonctionnelleen HIPVC à manœuvre rapide, réglage gradué en 12 positions (tous les 7,5°). Montage réversible à 180 Système d'étiquetage personnalisé: module intégré composé d'un capuchon de protection transparent et d'une plaque porte-étiquette personnalisable à l'aide du kit LSE (disponible en tant qu'accessoire). La personnalisation permet d' identifier le robinet sur le système en fonction d'exigences spécifiques. Système de perçage avec fentes ovales permettant l'accouplement avec des brides selon de nombreuses normes internationales Joint primaire interchangeable avec double fonction d'étanchéité hydraulique et d'isolation du corps par rapport au fluide Tourelle monobloc avec crémaillère en PVC-U. Perçage conforme à la norme ISO 5211 pour entraînement direct : DN 40 À 65 : F05 DN 80 À 150 : F07 DN 200 : F10 | Des joints primaires en NBR sont disponibles pour d75÷225 Le FE est adapté à l'installation de brides en standard JIS K10 dans la gamme DN 40(1"1/2) - DN 150(6"). *Pour les installations sur tubes en PVC-U d125, commander avec le FEOV d140 le collier spécial QPV FE-FK d125 pour vanne papillon (QPV125FKE). **Pour les installations sur des tuyaux en PVC-U d200, commander avec le FEOV d225 le collier spécial QPV FE-FK d200 pour la vanne papillon (QPV200FKE). | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | FE DN 40÷200 | PVC-U | **225 - 8" | 200 | 10 | 280 | 298 | 161 | 309 | 425 | 65 | 82 | 23 | 325 | 8 | 71 | 8240 |
- Disque en PVC-U avec arbre traversant
- Arbre en acier galvanisé complètement isolé du fluide avec section carrée selon ISO 5211 :
- DN 40 à 65 : 11 mm
- DN 80 à 100 : 14 mm
- DN 125 à 150 : 17 mm
- DN 200 : 22 mm
- Peut également être installé comme vanne de vidange de fond ou de vidange rapide de réservoir
- Compatibilité du matériau de la vanne (PVC-U) avec le transport d'eau, d'eau potable et d'autres denrées alimentaires conformément aux réglementations en vigueur
- Possibilité d'installer directement un réducteur manuel ou des actionneurs pneumatiques et/ou électriques avec un alésage standard selon ISO 5211 F05, F07, F10
