EFGM - Embout
Bague en PP-GR avec filetage cylindrique pour BIGM, BIFGM, BIFOM, BIROM, BIFXM, BIRXM et débitmètres à section variable FS,FC.
Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.

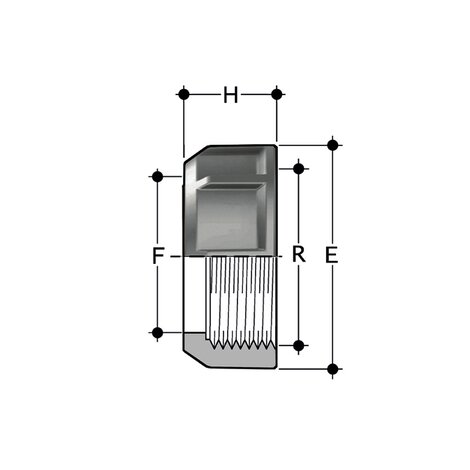

| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | R | d BIGM | PN | E | F | H | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EFGM100 | EFGM - Embout | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 1" | 20 | 10 | 47 | 28 | 22 | 19 |
| EFGM114 | EFGM - Embout | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 1"1/4 | 25 | 10 | 58 | 36 | 25 | 29 |
| EFGM112 | EFGM - Embout | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 1"1/2 | 32 | 10 | 65 | 42 | 27 | 40 |
| EFGM200 | EFGM - Embout | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 2" | 40 | 10 | 78 | 53 | 30 | 57 |
| EFGM214 | EFGM - Embout | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 2"1/4 | 50 | 10 | 85 | 59 | 33 | 74 |
| EFGM234 | EFGM - Embout | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 2"3/4 | 63 | 10 | 103 | 74 | 38 | 119 |
