DLV Fig.B

Raccords pour le collage - réductions.

Manchon de réduction extrémité mâle pour collage (d1 réduit) extrémité femelle pour collage (d1 réduit) (Fig. B)

Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique.

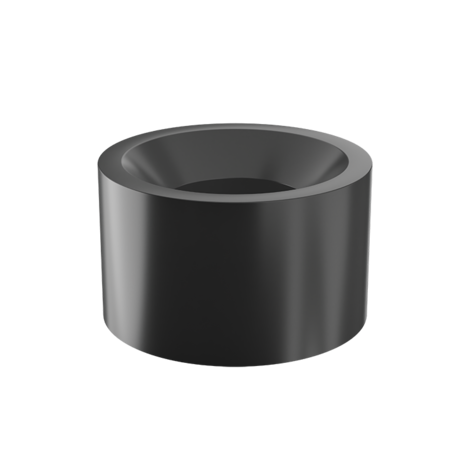

Immagine del raccordo per incollaggio - riduzioni DLV (Fig. B)
Disegno tecnico del raccordo per incollaggio - riduzioni DIV fig. B
Immagine del raccordo per incollaggio - riduzioni DLV (Fig. B)
Disegno tecnico del raccordo per incollaggio - riduzioni DIV fig. B
Référence Nom info-bulle Description du produit Tableau dimensionnel Catégorie Système Catц┐б╘gorie Famille Matц┐б╘riau d x d1 PN Classe L Z g
DLV112034 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 1"1/2 x 3/4" 15 E 30 10 40
DLV200100 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 2" x 1" 15 E 36 7 50
DLV200112 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 2" x 1"1/2 15 E 38 7 50
DLV300112 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 3" x 1"1/2 15 E 50,5 20,5 200
DLV300200 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 3" x 2" 15 E 51 13 167
DLV400200 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 4" x 2" 15 E 63 27 370
DLV600400 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 6" x 4" 12 D 90 27 972
DLV800600 DLV Fig.B - Série de raccords destinés à l'acheminement de fluides sous pression avec système de collage et de raccordement par filetage conforme à la norme britannique. - Système en PVC-U Système en PVC-U Raccords à pression Raccords BS PVC-U 8" x 6" 12 D 115,5 26,5 1400
