PE 11.94.511
DBME - Adaptateur
Adaptateur avec tige courte pour soudure bout à bout et filetage femelle BSP (Rp), SDR 11 - S5.
Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout.

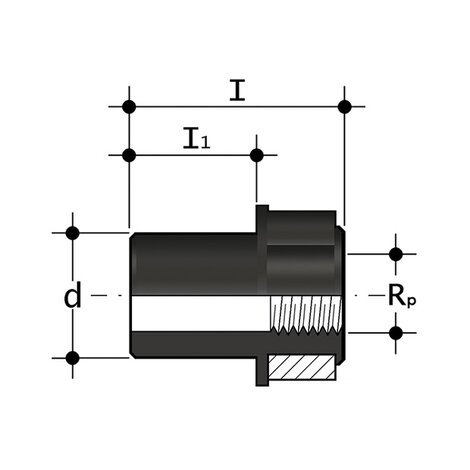

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Autre description | Tableau dimensionnel | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | Rp | l | l1 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DBME11020012 | DBME - Adaptateur | - | Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout. | Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2". Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Filetage : ISO 228-1, DIN 2999 Critères de conception : EN ISO 15494 Méthodes d'essai et exigences : EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3 Matériau du raccord : PE-HD | * Produits de revente ** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN. | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *20 | 1/2'' | 65 | 41 | 16 |
| DBME11025012** | DBME - Adaptateur | - | Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout. | Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2". Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Filetage : ISO 228-1, DIN 2999 Critères de conception : EN ISO 15494 Méthodes d'essai et exigences : EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3 Matériau du raccord : PE-HD | * Produits de revente ** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN. | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | 25 | 1/2'' | 37 | 16 | 16 |
| DBME11025034 | DBME - Adaptateur | - | Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout. | Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2". Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Filetage : ISO 228-1, DIN 2999 Critères de conception : EN ISO 15494 Méthodes d'essai et exigences : EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3 Matériau du raccord : PE-HD | * Produits de revente ** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN. | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *25 | 3/4'' | 63 | 41 | 22 |
| DBME11032100 | DBME - Adaptateur | - | Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout. | Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2". Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Filetage : ISO 228-1, DIN 2999 Critères de conception : EN ISO 15494 Méthodes d'essai et exigences : EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3 Matériau du raccord : PE-HD | * Produits de revente ** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN. | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *32 | 1'' | 71 | 44 | 41 |
| DBME11040114 | DBME - Adaptateur | - | Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout. | Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2". Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Filetage : ISO 228-1, DIN 2999 Critères de conception : EN ISO 15494 Méthodes d'essai et exigences : EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3 Matériau du raccord : PE-HD | * Produits de revente ** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN. | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *40 | 1'' 1/4 | 79 | 49 | 62 |
| DBME11050112 | DBME - Adaptateur | - | Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout. | Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2". Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Filetage : ISO 228-1, DIN 2999 Critères de conception : EN ISO 15494 Méthodes d'essai et exigences : EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3 Matériau du raccord : PE-HD | * Produits de revente ** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN. | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *50 | 1'' 1/2 | 88 | 55 | 82 |
| DBME11063200 | DBME - Adaptateur | - | Série de raccords conçus pour le transport de fluides sous pression avec système de connexion par filetage et soudure bout à bout. | Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2". Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Filetage : ISO 228-1, DIN 2999 Critères de conception : EN ISO 15494 Méthodes d'essai et exigences : EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3 Matériau du raccord : PE-HD | * Produits de revente ** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN. | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *63 | 2'' | 97 | 63 | 143 |
* Produits de revente
** Adaptateur réduit, avec anneau métallique de renfort sur l'extrémité filetée femelle. Réduit PN.
- Dimensions : d 20 ÷ 63 (mm) ; R 1/2" ÷ 2".
- Pression nominale : SDR 11 (PN16) avec de l'eau à 20 °C
- Plage de température : -40 °C à 60 °C
- Normes d'accouplement - Normes de référence
- Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494
- Filetage : ISO 228-1, DIN 2999
- Critères de conception : EN ISO 15494
- Méthodes d'essai et exigences : EN ISO 15494
- Critères d'installation : DVS 2202-1, DVS 2207-1, EN 12201- 3, EN 10520, ISO 21307, EN 10521, EN 1555-3, ISO 4427- 3, ISO 4437-3
- Matériau du raccord : PE-HD
