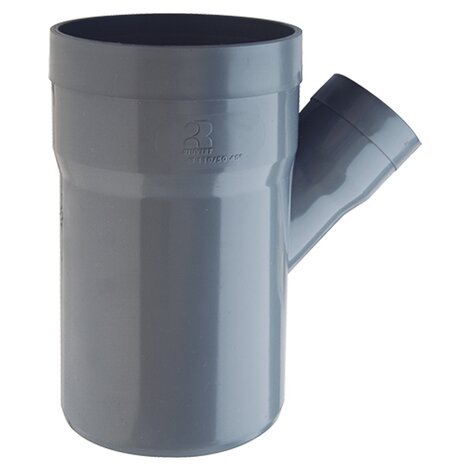

Culotte et embranchement 45° mâle/femelle
Culotte et embranchement 45° mâle/femelle
| Référence | Nom | info-bulle | characteristics | UnitИs de conditionnement | Mesure | D | L1 | L2 | l3 | z1 | z2 | Z3 |
ц▌б╠ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 33041040 | Culotte et embranchement 45° mâle/femelle | - | Ø75-50 | 25 | Ø75-50 | 75-50 | 46 | 46 | 39 | 4 | 78 | 84 | 45° |
| 33041041 | Culotte et embranchement 45° mâle/femelle | - | Ø40-32 | 80 | Ø40-32 | - | - | - | - | - | - | - | - |
| 33041042 | Culotte et embranchement 45° mâle/femelle | - | Ø50-40 | 30 | Ø50-40 | 50-40 | 32 | 32 | 27 | 8 | 55 | 57 | 45° |
| 33041043 | Culotte et embranchement 45° mâle/femelle | - | Ø110-90 | 20 | Ø110-90 | 110-90 | 61 | 61 | 52 | 36 | 135 | 135 | 45° |
| 33041044 | Culotte et embranchement 45° mâle/femelle | - | Ø125-110 | 16 | Ø125-110 | 125-110 | 61 | 61 | 61 | 41 | 156 | 155 | 45° |
| 33041045 | Culotte et embranchement 45° mâle/femelle | - | Ø160-110 | 10 | Ø160-110 | 160-110 | 82 | 74 | 56 | 2 | 168 | 176 | 45° |
| 33041046 | Culotte et embranchement 45° mâle/femelle | - | Ø160-125 | 10 | Ø160-125 | 160-125 | 83 | 74 | 62 | 12 | 180 | 185 | 45° |
| 33041047 | Culotte et embranchement 45° mâle/femelle | - | Ø110-50 | 20 | Ø110-50 | 110-50 | 61 | 57 | 41 | - | 64 | 83 | 45° |
| 33041049 | Culotte et embranchement 45° mâle/femelle | - | Ø110-75 | 20 | Ø110-75 | 110-75 | 61 | 57 | 46 | 12 | 106 | 115 | 45° |
| 33070031 | Culotte et embranchement 45° mâle/femelle | - | Ø200-110 | 2 | Ø200-110 | 200-110 | 100 | 86 | 56 | 17 | 191 | 200 | 45° |
| 33070032 | Culotte et embranchement 45° mâle/femelle | - | Ø200-125 | 2 | Ø200-125 | 200-125 | 100 | 86 | 62 | 7 | 201 | 212 | 45° |
| 33070033 | Culotte et embranchement 45° mâle/femelle | - | Ø200-160 | 1 | Ø200-160 | 200-160 | 100 | 86 | 74 | 18 | 228 | 232 | 45° |
| 33070034 | Culotte et embranchement 45° mâle/femelle | - | Ø250-160 | 1 | Ø250-160 | 250-160 | 131 | 103 | 74 | 3 | 250 | 261 | 45° |
