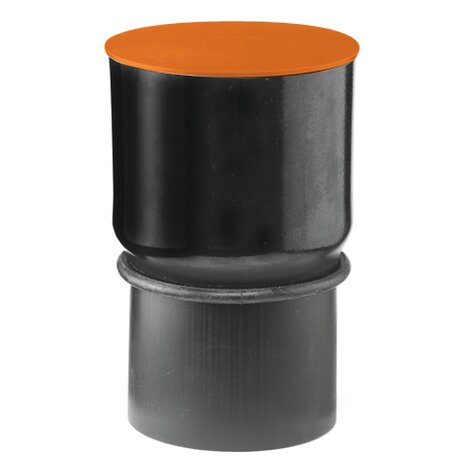

Contraction socket
With O-ring

dx = connecting range

Contraction sockets are applied for jointing PE to concrete, clayware, copper, stainless steel etc. (see drawing).

1 Slip the seal over the pipe end.
2 Then slide the retraction socket over the pipe end with seal and heat it with for instance hot air.
3 The socket will shrink and fit over the pipe end.

Contraction socketWith O-ring
Contraction socketWith O-ring
Contraction socketWith O-ring
Contraction socketWith O-ring
Contraction socketWith O-ring
Contraction socketWith O-ring
Référence Nom info-bulle d1/ Kg d L Catégorie Sous-catégorie dx d1 l1
550401 Contraction socketWith O-ring - 40 0,1 50 210 Raccords de connexion Joints à douille de contraction 41-44 - -
55 04 02 Contraction socket - - 0,110 70 210 Raccords de connexion Joints à douille de contraction 57-64 40 65
55 05 03 Contraction socket - - 0,120 70 210 Raccords de connexion Joints à douille de contraction 57-64 50 65
550504 Contraction socketWith O-ring - 50 0,12 80 210 Raccords de connexion Joints à douille de contraction 67-74 - -
550601 Contraction socketWith O-ring - 63 0,16 75 210 Raccords de connexion Joints à douille de contraction 62-69 - -
550603 Contraction socketWith O-ring - 63 0,16 85 210 Raccords de connexion Joints à douille de contraction 75-79 - -
550701 Contraction socketWith O-ring - 75 0,19 90 210 Raccords de connexion Joints à douille de contraction 80-84 - -
55 07 02 Contraction socket - - 0,190 100 210 Raccords de connexion Joints à douille de contraction 90-94 75 75
550902 Contraction socketWith O-ring - 90 0,25 110 210 Raccords de connexion Joints à douille de contraction 94-98 - -
551102 Contraction socketWith O-ring - 110 0,38 125 210 Raccords de connexion Joints à douille de contraction 102-111 - -
551103 Contraction socketWith O-ring - 110 0,38 135 210 Raccords de connexion Joints à douille de contraction 110-120 - -
55 11 04 Contraction socket - - 0,390 150 210 Raccords de connexion Joints à douille de contraction 115-136 110 90
551201 Contraction socketWith O-ring - 125 0,485 155 210 Raccords de connexion Joints à douille de contraction 120-140 - -
551202 Contraction socketWith O-ring - 125 0,5 170 210 Raccords de connexion Joints à douille de contraction 135-155 - -
551602 Contraction socketWith O-ring - 160 0,78 180 220 Raccords de connexion Joints à douille de contraction 155-165 - -
551604 Contraction socketWith O-ring - 160 0,8 195 220 Raccords de connexion Joints à douille de contraction 160-180 - -
552001 Contraction socketWith O-ring - 200 1,3 225 300 Raccords de connexion Joints à douille de contraction 185-207 - -
55 25 01 Contraction socket - - 2,010 280 300 Raccords de connexion Joints à douille de contraction 236-260 250 150
555601 Contraction socketWith O-ring - 56 0,13 75 210 Raccords de connexion Joints à douille de contraction 62-69 - -
