PE 11.94.511
CBE SDR11 - Capuchon à soie courte
Capuchon à tige courte pour le soudage bout à bout SDR 11 - S5.
Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion.

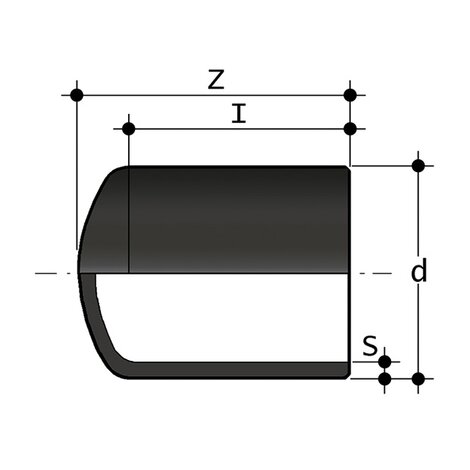

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Autre description | Tableau dimensionnel | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | Z | l | S | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CBE11450 | CBE SDR11 - Capuchon à soie courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * produits de revente Pour d'autres dimensions, veuillez vous référer au CDE | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *450 | 95 | 17 | 40,9 | 12700 |
| CBE11500 | CBE SDR11 - Capuchon à soie courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * produits de revente Pour d'autres dimensions, veuillez vous référer au CDE | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *500 | 90 | 18 | 29,7 | 14200 |
| CBE11560 | CBE SDR11 - Capuchon à soie courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * produits de revente Pour d'autres dimensions, veuillez vous référer au CDE | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *560 | 115 | 19 | 50,8 | 24100 |
| CBE11630 | CBE SDR11 - Capuchon à soie courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * produits de revente Pour d'autres dimensions, veuillez vous référer au CDE | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *630 | 125 | 17 | 57,2 | 33900 |
| CBE17710 | CBE SDR11 - Capuchon à soie courte | - | Série de raccords courts et longs conçus pour le transport de fluides sous pression pour des applications de soudage bout à bout et d'électrofusion. | Gamme de dimensions : d 12 à d 800 (mm) Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C Plage de température : -40 °C à 60 °C Normes d'accouplement - Normes de référence Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494 Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150 Critères de conception : UNI EN ISO 15494 Méthodes d'essai et exigences : UNI EN ISO 15494 Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3 Matériau du raccord : PE-HD Matériau des joints : EPDM, FKM | * produits de revente Pour d'autres dimensions, veuillez vous référer au CDE | - | Tuyaux et raccords en PE | Raccords à pression | Raccords ISO-UNI | PE100-RC | *710 | 130 | 26 | 42,1 | 33500 |
* produits de revente
Pour d'autres dimensions, veuillez vous référer au CDE
- Gamme de dimensions : d 12 à d 800 (mm)
- Pression nominale : SDR 17 (PN10) avec de l'eau à 20 °C, SDR 11 (PN16) avec de l'eau à 20 °C
- Plage de température : -40 °C à 60 °C
- Normes d'accouplement - Normes de référence
- Soudage : EN ISO 15494. Avec des tuyaux conformes à la norme EN ISO 15494
- Système de brides : ISO 7005-1, EN 1092-1, EN ISO 15494, ANSI B16.5 cl.150
- Critères de conception : UNI EN ISO 15494
- Méthodes d'essai et exigences : UNI EN ISO 15494
- Critères d'installation : DVS 2202-1, DVS 2207-1, UNI EN 12201- 3, UNI 10520, ISO 21307,UNI 10521, UNI EN 1555-3, ISO 4427-3, ISO 4437-3
- Matériau du raccord : PE-HD
- Matériau des joints : EPDM, FKM
