PE 100-RC SDR 11
Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz)
| Référence | Nom | info-bulle | Code produit d'origine | Article | QuantitИ de boНtes | D | d | Quantité par palette | t | rgb | Poids |
Prix 1 | BX | Prix ??VK | product.detail.attribute.peh | SKU Status | variant | DN_WG | Champs non mappИs Json | Fiche technique Texte 2 | Fiche technique Texte 1 | Titre du tableau | hwg | Titre | Marque | Matц┐б╘riau | qwProduct | qwSolution | Productbrand | Pilotage eau/gaz | Produit Plage | Categories | h | B | product.detail.attribute.Appel d'offres_Text | product.detail.attribute.Group1Headline | product.detail.attribute.hierarchy1 | product.detail.attribute.hierarchy2 | product.detail.attribute.qw_measurement_system |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

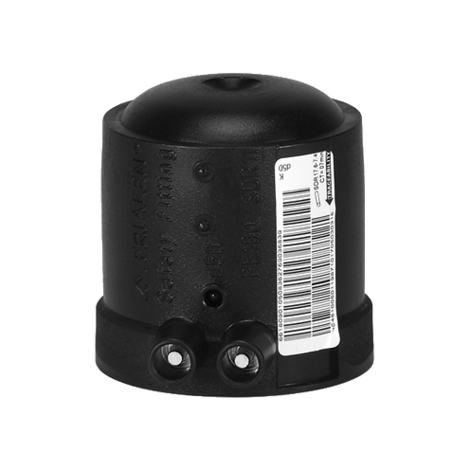

| 612310 | Capuchon pour robinetterie de prise de pression, SDR 11 | - | 39174000 | 612310 | 1 | 69 | 50 | 960 | 55 | RL8 | 0,120 | 38,30 | 30 | 44,83 | 1 | Webanzeige, PK_EMEA, PK_PL_INF, DN_INF | 612310-17 | PEJEL | {"Appel d'offres_Text" :"Caractéristiques :<\/P>Dimensionnement PE 100-RC \/ SDR 11<\/li>H2 ready 100. Nos produits sont adaptés à l'utilisation de 100% d'hydrogène jusqu'à MOP 10 bar. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH <\/li>Pression de service maximale admissible 16 bar (eau)\/10 bar (gaz)<\/li>Conducteurs de chauffage intégrés et exposés pour la production directe de chaleur.Transmission de la chaleur à la surface de soudage<\/li>Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage<\/li>Compensation de température (adaptation du temps de soudage)<\/li>Codage à barres pour la traçabilité automatique des composants (Traceability)<\/li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage.<\/li>Mise en œuvre avec basse tension <\/li>Indicateurs de soudage pour la preuve visuelle du soudage effectué<\/li>Marquage durable des lots<\/li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande<\/li><\/ul>", "Group1Headline" :"PE 100 SDR 11<\/P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar<\/P>", "hierarchy1" : "FRIALEN Raccords de sécurité", "hierarchy2" : "FRIALEN Selles de prise de pression \/ Tapping Tees", "qw_measurement_system" : "métrique"} | Domaines d'utilisationLe capuchon FRIALEN est utilisé pour l'étanchéité définitive de la tubulure de perçage (dôme) d'un robinet de prise de pression DAA ≥ d 90/xx ou SPA d 63. Il convient également comme manchon de fermeture pour les tubes d 50.Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8601AU2248Instructions de mise en œuvreLe soudage du dôme d'une armature de prise de pression FRIALEN avec le capuchon K FRIALEN s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le dôme est préparé selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225). | De bonnes raisons pour choisir la calotte FRIALEN DK :Grande profondeur de manchon pour un bon guidage du tubeStabilité maximale grâce à une grande épaisseur de paroiZone froide à l'extrémité et au milieu du manchonSpirale chauffante exposée pour une transmission optimale de la chaleur au tubeFaible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudageContacts protégés contre les contacts accidentelsMarquage durable des lotsEmballage individuel pour la protection contre les impuretésCode-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding) | PE 100-RC SDR 11Pression de service maximale autorisée 16 bar (eau) / 10 bar (gaz) | INF | Capuchon pour robinetterie de prise de pression, SDR 11 | FRIATEC | PE 100-RC | Tapping tees | Water Distribution, Gas Distribution | FRIALEN | - | Accessoires de sécurité FRIALEN | Colliers de prise en charge FRIALEN | 28 | 82 | Caractéristiques :</P>Dimensionnement PE 100-RC / SDR 11</li>H2 ready 100. Nos produits sont adaptés à l'utilisation de 100% d'hydrogène jusqu'à MOP 10 bar. Confirmé par le certificat de contrôle du DBI - Gastechnisches Institut GmbH </li>Pression de service maximale admissible 16 bar (eau)/10 bar (gaz)</li>Conducteurs de chauffage intégrés et exposés pour la production directe de chaleur.Transmission de la chaleur à la surface de soudage</li>Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage</li>Compensation de température (adaptation du temps de soudage)</li>Codage à barres pour la traçabilité automatique des composants (Traceability)</li>Contacts de sécurité pour le raccordement fixe et sans contact des appareils de soudage.</li>Mise en œuvre avec basse tension </li>Indicateurs de soudage pour la preuve visuelle du soudage effectué</li>Marquage durable des lots</li>Certificat de réception selon DIN EN 10 204 - 3.1 sur demande</li></ul> | PE 100 SDR 11</P>Pression de service : MOP (gaz) 10 bar, PFA (eau) 16 bar</P> | FRIALEN Raccords de sécurité | FRIALEN Selles de prise de pression / Tapping Tees | métrique |
Domaines d'utilisation
Le capuchon FRIALEN est utilisé pour l'étanchéité définitive de la tubulure de perçage (dôme) d'un robinet de prise de pression DAA ≥ d 90/xx ou SPA d 63. Il convient également comme manchon de fermeture pour les tubes d 50.
Les raccords de sécurité FRIALEN peuvent être soudés avec des tubes de niveau SDR 11 à 17,6. Epaisseur de paroi minimale s min ≥ 3 mm. Mise en œuvre d'autres niveaux SDR sur demande. Veuillez tenir compte des marquages obligatoires directement sur le produit. Marque de contrôle DVGW délivrée : DV-8601AU2248
Instructions de mise en œuvre
Le soudage du dôme d'une armature de prise de pression FRIALEN avec le capuchon K FRIALEN s'effectue par soudage FRIALEN - étanche et à force longitudinale. Le dôme est préparé selon les exigences générales de montage (voir "Instructions de montage" pour les raccords de sécurité FRIALEN pour les conduites de raccordement et de distribution jusqu'à d 225).
De bonnes raisons pour choisir la calotte FRIALEN DK :
- Grande profondeur de manchon pour un bon guidage du tube
- Stabilité maximale grâce à une grande épaisseur de paroi
- Zone froide à l'extrémité et au milieu du manchon
- Spirale chauffante exposée pour une transmission optimale de la chaleur au tube
- Faible espace annulaire pour l'établissement d'une pression d'assemblage optimale dans la zone de soudage
- Contacts protégés contre les contacts accidentels
- Marquage durable des lots
- Emballage individuel pour la protection contre les impuretés
- Code-barres supplémentaire pour la traçabilité de la pièce (Traceability-Coding)
