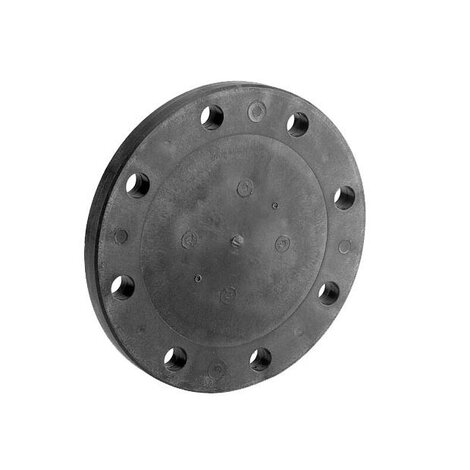

Blind flange PP ductile iron core
Dimensions according to DIN 2501 PN10

Blind flange PP ductile iron core are suitable for non-pressure applications.

n = number of bolts
M = thread
Reference circle PN10 EN 1092

Référence	Nom	info-bulle	Prix	Système de verrouillage	d₁/	q	b	Kg	D	d	Catégorie	Sous-catégorie	DN	K	n
470485010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	47,44	TV	40	1	16	0,8	140	18	Raccords de connexion	Joints à brides	32	100	4
470585010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	53,74	TV	50	1	18	0,96	150	18	Raccords de connexion	Joints à brides	40	110	4
470685010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	58,50	TV	63	1	18	1,16	165	18	Raccords de connexion	Joints à brides	50	125	4
470785010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	68,53	TV	75	1	18	1,58	185	18	Raccords de connexion	Joints à brides	65	145	4
470985010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	75,44	TV	90	1	18	1,82	200	18	Raccords de connexion	Joints à brides	80	160	8
471185010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	103,05	TV	125	1	18	2,6	220	18	Raccords de connexion	Joints à brides	100	180	8
471685010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	159,66	TV	160	1	24	4,86	285	22	Raccords de connexion	Joints à brides	150	240	8
472085010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	177,31	TV	200	1	24	7,42	340	22	Raccords de connexion	Joints à brides	200	295	8
472585010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	231,72	TV	250	1	30	14,04	400	22	Raccords de connexion	Joints à brides	250	350	12
473185010	Blind flange PP ductile iron coreDimensions according to DIN 2501 PN10	-	338,32	TV	315	1	34	20,66	463	22	Raccords de connexion	Joints à brides	300	400	12
