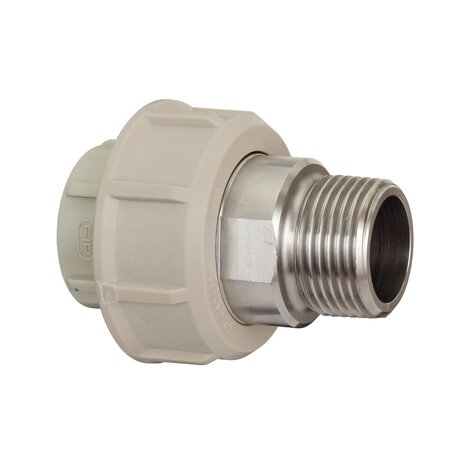

BIRXM - Buse de passage

Raccord de passage en PP-H/acier inoxydable avec embout à souder (d), embout mâle fileté BSP (R) en acier inoxydable A316L, et joint torique en EPDM ou FKM.

Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.

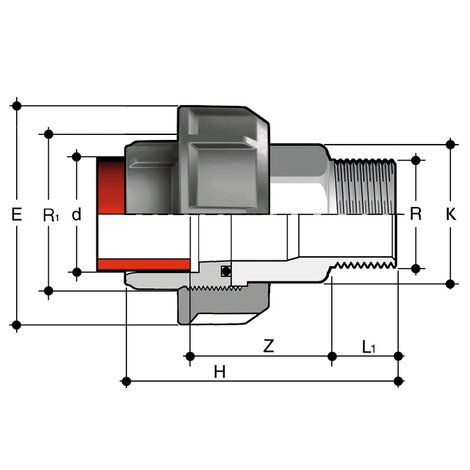

Référence	Nom	info-bulle	Description du produit	Tableau dimensionnel	Catégorie	Système	Catц┐б╘gorie	Famille	Matц┐б╘riau	d x R	R₁	PN	E	H	K	L₁	Z	g
BIRXM020012E	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	20 x 1/2"	1"	10	47	65	25	13,5	37,5	123
BIRXM025034E	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	25 x 3/4"	1"1/4	10	58	71,5	32	15	40,5	208
BIRXM032100E	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	32 x 1"	1"1/2	10	65	78	38	17,5	42,5	263
BIRXM040114E	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	40 x 1"1/4	2"	10	78	87	48	19,5	47,5	490
BIRXM050112E	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	50 x 1"1/2	2"1/4	10	85	95	55	19,5	52,5	613
BIRXM063200E	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	63 x 2"	2"3/4	10	103	113,5	69	24	62,5	1050

BIRXM - Buse de passage

Référence	Nom	info-bulle	Description du produit	Tableau dimensionnel	Catégorie	Système	Catц┐б╘gorie	Famille	Matц┐б╘riau	d x R	R₁	PN	E	H	K	L₁	Z	g
BIRXM020012F	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	20 x 1/2"	1"	10	47	65	25	13,5	37,5	123
BIRXM025034F	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	25 x 3/4"	1"1/4	10	58	71,5	32	15	40,5	208
BIRXM032100F	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	32 x 1"	1"1/2	10	65	78	38	17,5	42,5	263
BIRXM040114F	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	40 x 1"1/4	2"	10	78	87	48	19,5	47,5	490
BIRXM050112F	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	50 x 1"1/2	2"1/4	10	85	95	55	19,5	52,5	613
BIRXM063200F	BIRXM - Buse de passage	-	Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.	-	Système PP-H	Système PP-H	Raccords à pression	Raccords ISO-BSP à souder par emboîtement	PP-H	63 x 2"	2"3/4	10	103	113,5	69	24	62,5	1050
