BIROM - Trou de passage

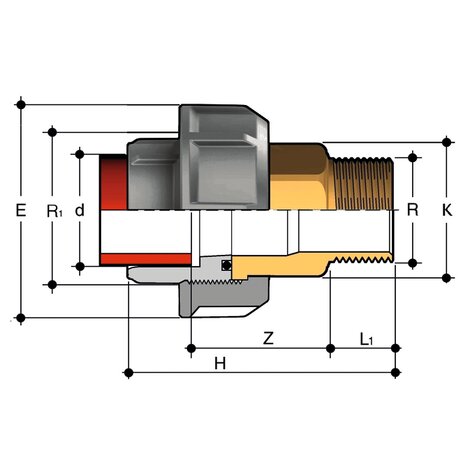

Raccord de passage en PP-H/laiton avec embout à souder (d), embout R en laiton fileté BSP mâle et joint torique en EPDM.
Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.
| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d x R | R1 | PN | E | H | K | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BIROM020012E | BIROM - Trou de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 20 x 1/2" | 1" | 10 | 47 | 65 | 25 | 13,5 | 37,5 | 134 |
| BIROM025034E | BIROM - Trou de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 25 x 3/4" | 1"1/4 | 10 | 58 | 71,5 | 32 | 15 | 40,5 | 227 |
| BIROM032100E | BIROM - Trou de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 32 x 1" | 1"1/2 | 10 | 65 | 78 | 38 | 17,5 | 42,5 | 287 |
| BIROM040114E | BIROM - Trou de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 40 x 1"1/4 | 2" | 10 | 78 | 87 | 48 | 19,5 | 47,5 | 534 |
| BIROM050112E | BIROM - Trou de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 95 | 55 | 19,5 | 52,5 | 668 |
| BIROM063200E | BIROM - Trou de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 63 x 2" | 2"3/4 | 10 | 103 | 113,5 | 69 | 24 | 62,5 | 1144 |
