BIGM - Buse
Manchon à embouts à souder avec joint torique en EPDM ou FKM.
Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche.
BIGM - Buse

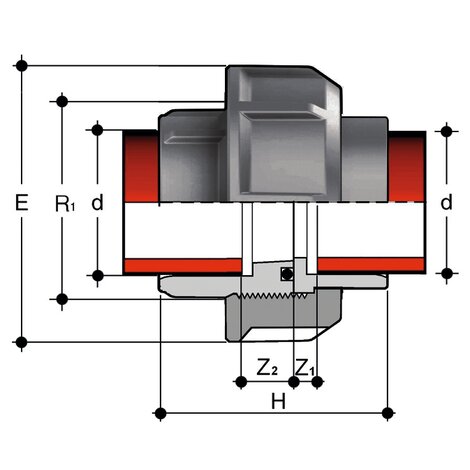

| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | R1 | PN | E | H | Z1 | Z2 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BIGM020E | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 20 | 1" | 10 | 47 | 45,5 | 12 | 5,5 | 34 |
| BIGM025E | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 25 | 1"1/4 | 10 | 58 | 49,5 | 12 | 5,5 | 59 |
| BIGM032E | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 32 | 1"1/2 | 10 | 65 | 53,5 | 12 | 5,5 | 73 |
| BIGM040E | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 40 | 2" | 10 | 78 | 59,5 | 14 | 5,5 | 115 |
| BIGM050E | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 50 | 2"1/4 | 10 | 85 | 67,5 | 16 | 5,5 | 146 |
| BIGM063E | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 63 | 2"3/4 | 10 | 103 | 79,5 | 20 | 5,5 | 249 |
BIGM - Buse
| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d | R1 | PN | E | H | Z1 | Z2 | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BIGM020F | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 20 | 1" | 10 | 47 | 45,5 | 12 | 5,5 | 34 |
| BIGM025F | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 25 | 1"1/4 | 10 | 58 | 49,5 | 12 | 5,5 | 59 |
| BIGM | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 32 | 1"1/2 | 10 | 65 | 53,5 | 12 | 5,5 | 73 |
| BIGM040F | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 40 | 2" | 10 | 78 | 59,5 | 14 | 5,5 | 115 |
| BIGM050F | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 50 | 2"1/4 | 10 | 85 | 67,5 | 16 | 5,5 | 146 |
| BIGM063F | BIGM - Buse | - | Série de raccords destinés à l'acheminement de fluides sous pression avec un système d'assemblage par soudure en poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-UNI à souder par emboîtement | PP-H | 63 | 2"3/4 | 10 | 103 | 79,5 | 20 | 5,5 | 249 |
