BIFXM - Buse de passage

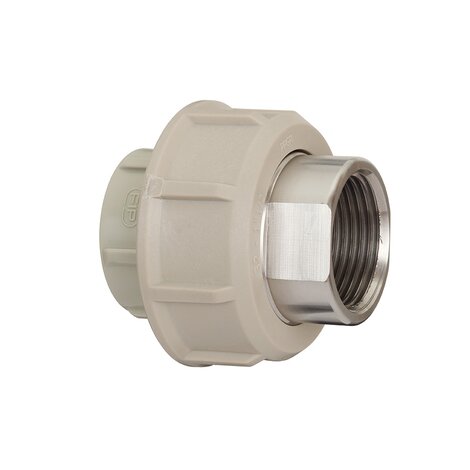

Raccord de passage en PP-H/acier inoxydable avec embout à souder (d), embout femelle fileté BSP (R) en acier inoxydable A316L, et joint torique en EPDM ou FKM.
Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche.
BIFXM - Buse de passage

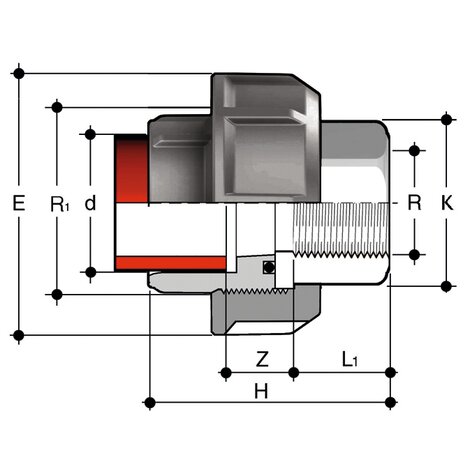

| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d x R | R1 | PN | E | H | K | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BIFXM020012E | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 20 x 1/2" | 1" | 10 | 47 | 48,5 | 25 | 16,5 | 18 | 82 |
| BIFXM025034E | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 25 x 3/4" | 1"1/4 | 10 | 58 | 53,5 | 32 | 18,5 | 19 | 146 |
| BIFXM032100E | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 32 x 1" | 1"1/2 | 10 | 65 | 57,5 | 38 | 19,5 | 20 | 165 |
| BIFXM040114E | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 40 x 1"1/4 | 2" | 10 | 78 | 64,5 | 48 | 21,5 | 23 | 328 |
| BIFXM050112E | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 78,5 | 55 | 23 | 32,5 | 411 |
| BIFXM063200E | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 63 x 2" | 2"3/4 | 10 | 103 | 85,5 | 69 | 27 | 31,5 | 720 |
BIFXM - Buse de passage
| Référence | Nom | info-bulle | Description du produit | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | d x R | R1 | PN | E | H | K | L1 | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BIFXM020012F | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 20 x 1/2" | 1" | 10 | 47 | 48,5 | 25 | 16,5 | 18 | 82 |
| BIFXM025034F | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 25 x 3/4" | 1"1/4 | 10 | 58 | 53,5 | 32 | 18,5 | 19 | 146 |
| BIFXM032100F | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 32 x 1" | 1"1/2 | 10 | 65 | 57,5 | 38 | 19,5 | 20 | 165 |
| BIFXM040114F | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 40 x 1"1/4 | 2" | 10 | 78 | 64,5 | 48 | 21,5 | 23 | 328 |
| BIFXM050112F | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 50 x 1"1/2 | 2"1/4 | 10 | 85 | 78,5 | 55 | 23 | 32,5 | 411 |
| BIFXM063200F | BIFXM - Buse de passage | - | Série de raccords destinés à l'acheminement de fluides sous pression avec système d'assemblage par filetage et soudure à la poche. | - | Système PP-H | Système PP-H | Raccords à pression | Raccords ISO-BSP à souder par emboîtement | PP-H | 63 x 2" | 2"3/4 | 10 | 103 | 85,5 | 69 | 27 | 31,5 | 720 |
