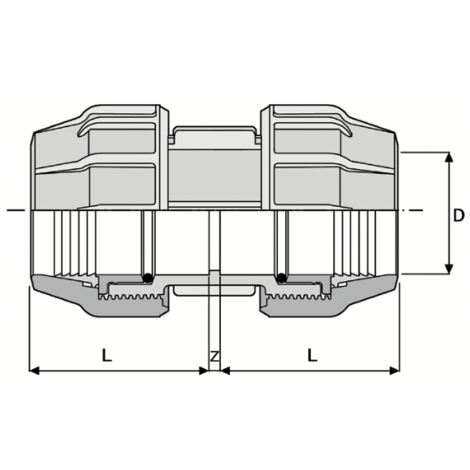

510 - Manchon
Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable.
| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Autre description | Tableau dimensionnel | Catц┐б╘gorie | Famille | sИrie | D x D | PN | L | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GG51016000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 16x16 | 16 | 45 | 4 | 42 |
| GG51020000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 20x20 | 16 | 50 | 4 | 66 |
| GG51025000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 25x25 | 16 | 57 | 4 | 96 |
| GG51032000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 32x32 | 16 | 64 | 4 | 144 |
| GG51040000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 40x40 | 16 | 76 | 4 | 242 |
| GG51050000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 50x50 | 16 | 88 | 4 | 374 |
| GG51063000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 63x63 | 16 | 103 | 9 | 599 |
| 510GR51011000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 110x110 | 10 | 151 | 4 | 1970 |
| GR51075000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 75x75 | 10 | 118 | 4 | 905 |
| GR51090000 | 510 - Manchon | - | Les raccords à compression Astore PP sont des raccords pour les tuyaux PE destinés aux systèmes de transport d'eau. Ils peuvent être utilisés dans le secteur de l'irrigation ainsi que dans les systèmes d'eau potable. | Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4". Gamme de dimensions : d 16 à d 110 (mm) Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm) Plage de température : 0 °C à 60 °C Références standard : Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.Les versions filetées sont fabriquées conformément à la norme ISO 7-1. Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,Brides métalliques (Art. No. 520) FE 360, galvanisées. Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430. | d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078 | - | Raccords à compression | Raccords à compression PP | Double manchon | 90x90 | 10 | 136 | 5 | 1290 |
d20-25-32 Approuvé par le DVgW, Numéro de certification DW-8616BQ0078
Les raccords munis d'un filetage comportent un renfort métallique à l'extérieur du filetage à partir de R 1 1/4".
- Gamme de dimensions : d 16 à d 110 (mm)
- Pression nominale : PN16 avec eau à 20 °C de d 16 (mm) à d 63 (mm), PN10 avec eau à 20 °C de d 75 (mm) à d 110 (mm)
- Plage de température : 0 °C à 60 °C
- Références standard :
Le raccord à compression Astore est fabriqué conformément aux exigences de la norme UNI 9561, ISO 17885.
Le raccord peut être installé sur des tuyaux en PE conformément à la norme ISO 4427, UNI EN 12201.
Les versions filetées sont fabriquées conformément à la norme ISO 7-1. - Matériau du raccord : Corps et virole en polypropylène copolymère noir, bague de serrage en résine acétalique blanche,
Brides métalliques (Art. No. 520) FE 360, galvanisées. - Matériau du joint : Joint torique en NBR, anneau de renforcement en AISI 430.
