3V302 - Robinet à boisseau sphérique simple effet
Robinet à boisseau sphérique pour l'irrigation et le transport de l'eau.
Robinet à boisseau sphérique simple en PVC gris, raccordement femelle selon la norme BS avec support libre.
Joints en EPDM.
Sièges de bille en PE.
La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée.
3V302 - Robinet à boisseau sphérique simple effet

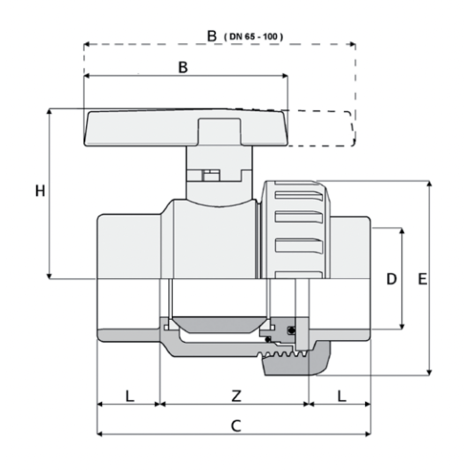

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | Matц┐б╘riau | G | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3V30211000LW | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 4" | 6 | 100 | 61 | 150 | 272 | 210 | 171 | 280 | 4700 |
| 3V30216000H | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 3/8" | 16 | 10 | 15 | 41 | 71 | 50 | 50 | 57 | 96 |
| 3V30220000H | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 1/2" | 16 | 15 | 17 | 40 | 74 | 50 | 50 | 57 | 100 |
| 3V30225000H | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 3/4" | 16 | 20 | 19 | 48 | 86 | 59 | 55 | 66 | 155 |
| 3V30232000H | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 1" | 16 | 25 | 22 | 56 | 100 | 68 | 63 | 75 | 240 |
| 3V30240000H | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 1"1/4 | 16 | 32 | 26 | 62 | 114 | 80 | 76 | 90 | 350 |
| 3V30250000H | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 1"1/2 | 16 | 40 | 31 | 74 | 136 | 96 | 88 | 103 | 550 |
| 3V30263000H | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 2" | 16 | 50 | 38 | 86 | 162 | 116 | 102 | 121 | 930 |
| 3V30275000LW | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 2"1/2 | 10 | 65 | 44 | 122 | 210 | 168 | 138 | 225 | 2600 |
| 3V30290000LW | 3V302 - Robinet à boisseau sphérique simple effet | - | La vanne 302 d'Astore est une vanne à boisseau sphérique à simple effet pour l'irrigation et le transport de l'eau, avec un support gratuit, garantissant une installation rapide et facile et une maintenance aisée. | Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301). Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre. Gamme de dimensions : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷80 : PN10 avec eau à 20°C DN 100 : PN6 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302) Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | PVC-U | 3" | 10 | 80 | 51 | 124 | 226 | 168 | 138 | 225 | 2700 |
- Versions disponibles pour ISO métrique (1V302) et BS standard (3V302) filetage femelle BSP (1V301).
- Construction : robinet à tournant sphérique à simple siège en PVC gris avec support libre.
- Gamme de dimensions : DN 10 à 100
- Pression nominale :
- DN 10÷50 : PN16 avec eau à 20°C
- DN 65÷80 : PN10 avec eau à 20°C
- DN 100 : PN6 avec eau à 20°C
- Plage de température : 0 °C à 60 °C
- Norme d'accouplement :
- Collage : ISO 727, EN ISO 1452-4 (modèle 1V302) ; BS4346-1 (modèle 3V302)
- Filetage : UNI ISO 228-1, ISO 7-1, UNI EN ISO 1452-4 (modèle 1V301)
- Matériau du robinet : PVC-U
- Matériau du joint :
- EPDM (joint torique)
- PE (joints à bille)
- Options de contrôle : Commande manuelle
