3V210 - Vanne de fond à sphère ronde DN 10:100
Soupape de fond à bille double.
Vanne de fond à sphère ronde en PVC gris, filetage femelle BSP, démontage radial.
Joints en EPDM.
La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction.
3V210 - Vanne de fond à sphère ronde DN 10:100

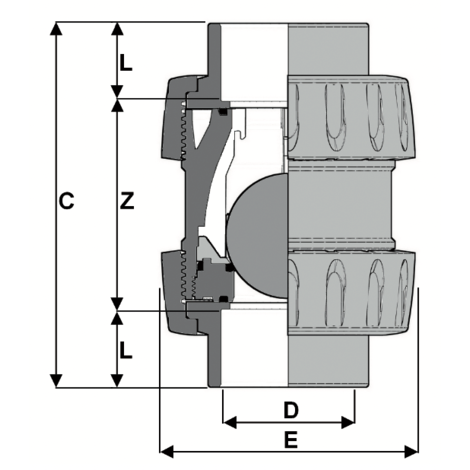

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | D | PN | DN | L | Z | C | E | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3V21001600 | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 3/8" | 16 | 10 | 15 | 52 | 82 | 53 | 100 |
| 3V21002000 | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 1/2" | 16 | 15 | 17 | 48 | 82 | 53 | 105 |
| 3V21002500 | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 3/4" | 16 | 20 | 19 | 53 | 91 | 62 | 150 |
| 3V21003200 | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 1" | 16 | 25 | 22 | 59 | 103 | 71 | 250 |
| 3V21004000 | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 1"1/4 | 16 | 32 | 26 | 68 | 120 | 84 | 370 |
| 3V21005000 | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 1"1/2 | 16 | 40 | 31 | 77 | 139 | 98 | 590 |
| 3V21006300 | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 2" | 16 | 50 | 38 | 98 | 174 | 117 | 990 |
| SXEIV075E | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 2"1/2 | 10 | 65 | 44 | 123 | 211 | 157 | 2605 |
| SXELV300E | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 3" | 10 | 80 | 51 | 146 | 248 | 174 | 3300 |
| SXELV400E | 3V210 - Vanne de fond à sphère ronde DN 10:100 | - | La vanne 210 d'Astore est une vanne à bille bifurquée, démontée radialement et fonctionnant verticalement, qui permet un écoulement dans une seule direction. | Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Fourni avec une indication sur le corps pour une installation correcte. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Clapet de pied à boule ronde en PVC gris à démontage radial Gamme de dimensions : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210) Filetage : BSP femelle standard (modèle 1V211) Pression d'étanchéité minimale : 0,02 bar Matériau du robinet : PVC-U Matériaux des joints : EPDM (joints toriques et joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 210 | PVC-U | 4" | 10 | 100 | 61 | 157 | 283 | 212 | 5770 |
- Versions disponibles pour les normes métriques ISO (1V210) et BS (3V210), filetage femelle BSP (1V211).
- Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100).
- Fourni avec une indication sur le corps pour une installation correcte.
- Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande.
- Construction : Clapet de pied à boule ronde en PVC gris à démontage radial
- Gamme de dimensions : DN 10 à 100
- Pression nominale
- DN 10÷50 : PN16 avec eau à 20°C
- DN 65÷100 : PN10 avec eau à 20°C
- Plage de température : 0 °C à 60 °C
- Norme d'accouplement :
- Collage : ISO métrique (modèle 1V210) et BS standard (modèle 3V210)
- Filetage : BSP femelle standard (modèle 1V211)
- Pression d'étanchéité minimale : 0,02 bar
- Matériau du robinet : PVC-U
- Matériaux des joints :
- EPDM (joints toriques et joints de bille)
- Options de contrôle : Commande manuelle
