1V931 - Robinet à boisseau sphérique à trois voies
Vanne à bille à trois voies pour le tri et le mélange.
Robinet à boisseau sphérique à trois voies en PVC, fileté femelle BSP, avec support libre.
Joints en EPDM.
Sièges de sphère en PTFE.
Boule en "T".
La vanne Astore 930 est une vanne à boisseau sphérique à trois voies pour le tri et le mélange, avec démontage radial et support libre.
1V931 - Robinet à boisseau sphérique à trois voies

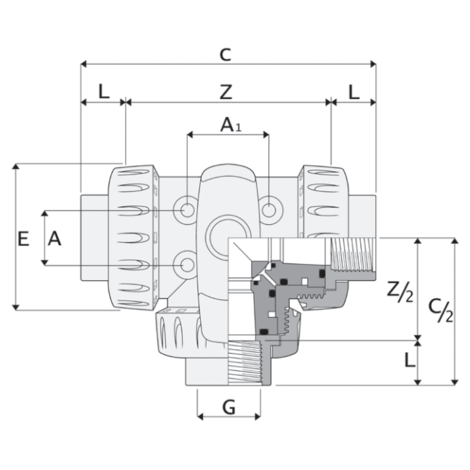

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | D | PN | DN | H | B | E | L | Z | C | H1 | A1 | A | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V93106300 | 1V931 - Robinet à boisseau sphérique à trois voies | - | La vanne Astore 930 est une vanne à boisseau sphérique à trois voies pour le tri et le mélange, avec démontage radial et support libre. | Versions disponibles pour ISO femelle métrique (1V930) et BS standard (3V930), BSP femelle filetée (1V931). Retrait de la vanne radiale sur les trois raccordements, boule en T. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Robinet à tournant sphérique à trois voies en PVC gris, avec support libre. Taille : DN 15 à 50 Pression nominale : PN10 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V930), BS standard (modèle 3V930) Filetage : BSP femelle standard (modèle 1V931) Matériau du robinet : PVC-U Matériaux des joints : EPDM ou FKM (joint torique) PTFE (joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 930 | PVC-U | 2" | 10 | 50 | 107 | 140 | 117 | 26 | 178 | 230 | 59,5 | 58 | 35 | 2085 |
| 1V93102000 | 1V931 - Robinet à boisseau sphérique à trois voies | - | La vanne Astore 930 est une vanne à boisseau sphérique à trois voies pour le tri et le mélange, avec démontage radial et support libre. | Versions disponibles pour ISO femelle métrique (1V930) et BS standard (3V930), BSP femelle filetée (1V931). Retrait de la vanne radiale sur les trois raccordements, boule en T. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Robinet à tournant sphérique à trois voies en PVC gris, avec support libre. Taille : DN 15 à 50 Pression nominale : PN10 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V930), BS standard (modèle 3V930) Filetage : BSP femelle standard (modèle 1V931) Matériau du robinet : PVC-U Matériaux des joints : EPDM ou FKM (joint torique) PTFE (joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 930 | PVC-U | 1/2" | 10 | 15 | 52 | 66 | 53 | 15 | 86 | 116 | 27,5 | 24 | 24 | 245 |
| 1V93102500 | 1V931 - Robinet à boisseau sphérique à trois voies | - | La vanne Astore 930 est une vanne à boisseau sphérique à trois voies pour le tri et le mélange, avec démontage radial et support libre. | Versions disponibles pour ISO femelle métrique (1V930) et BS standard (3V930), BSP femelle filetée (1V931). Retrait de la vanne radiale sur les trois raccordements, boule en T. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Robinet à tournant sphérique à trois voies en PVC gris, avec support libre. Taille : DN 15 à 50 Pression nominale : PN10 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V930), BS standard (modèle 3V930) Filetage : BSP femelle standard (modèle 1V931) Matériau du robinet : PVC-U Matériaux des joints : EPDM ou FKM (joint torique) PTFE (joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 930 | PVC-U | 3/4" | 10 | 20 | 61 | 77 | 62 | 16 | 98 | 130 | 32,5 | 31 | 25 | 385 |
| 1V93103200 | 1V931 - Robinet à boisseau sphérique à trois voies | - | La vanne Astore 930 est une vanne à boisseau sphérique à trois voies pour le tri et le mélange, avec démontage radial et support libre. | Versions disponibles pour ISO femelle métrique (1V930) et BS standard (3V930), BSP femelle filetée (1V931). Retrait de la vanne radiale sur les trois raccordements, boule en T. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Robinet à tournant sphérique à trois voies en PVC gris, avec support libre. Taille : DN 15 à 50 Pression nominale : PN10 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V930), BS standard (modèle 3V930) Filetage : BSP femelle standard (modèle 1V931) Matériau du robinet : PVC-U Matériaux des joints : EPDM ou FKM (joint torique) PTFE (joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 930 | PVC-U | 1" | 10 | 25 | 68 | 88 | 71 | 19 | 113 | 151 | 36,5 | 40 | 27 | 560 |
| 1V93104000 | 1V931 - Robinet à boisseau sphérique à trois voies | - | La vanne Astore 930 est une vanne à boisseau sphérique à trois voies pour le tri et le mélange, avec démontage radial et support libre. | Versions disponibles pour ISO femelle métrique (1V930) et BS standard (3V930), BSP femelle filetée (1V931). Retrait de la vanne radiale sur les trois raccordements, boule en T. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Robinet à tournant sphérique à trois voies en PVC gris, avec support libre. Taille : DN 15 à 50 Pression nominale : PN10 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V930), BS standard (modèle 3V930) Filetage : BSP femelle standard (modèle 1V931) Matériau du robinet : PVC-U Matériaux des joints : EPDM ou FKM (joint torique) PTFE (joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 930 | PVC-U | 1"1/4 | 10 | 32 | 76 | 102 | 84 | 22 | 136 | 180 | 43 | 41 | 32 | 875 |
| 1V93105000 | 1V931 - Robinet à boisseau sphérique à trois voies | - | La vanne Astore 930 est une vanne à boisseau sphérique à trois voies pour le tri et le mélange, avec démontage radial et support libre. | Versions disponibles pour ISO femelle métrique (1V930) et BS standard (3V930), BSP femelle filetée (1V931). Retrait de la vanne radiale sur les trois raccordements, boule en T. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : Robinet à tournant sphérique à trois voies en PVC gris, avec support libre. Taille : DN 15 à 50 Pression nominale : PN10 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO métrique (modèle 1V930), BS standard (modèle 3V930) Filetage : BSP femelle standard (modèle 1V931) Matériau du robinet : PVC-U Matériaux des joints : EPDM ou FKM (joint torique) PTFE (joints de bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 930 | PVC-U | 1"1/2 | 10 | 40 | 91 | 117 | 98 | 22 | 145 | 189 | 51,5 | 53 | 28 | 1290 |
- Versions disponibles pour ISO femelle métrique (1V930) et BS standard (3V930), BSP femelle filetée (1V931).
- Retrait de la vanne radiale sur les trois raccordements, boule en T.
- Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande.
- Construction : Robinet à tournant sphérique à trois voies en PVC gris, avec support libre.
- Taille : DN 15 à 50
- Pression nominale :
- PN10 avec de l'eau à 20°C
- Plage de température : 0 °C à 60 °C
- Norme d'accouplement :
- Collage : ISO métrique (modèle 1V930), BS standard (modèle 3V930)
- Filetage : BSP femelle standard (modèle 1V931)
- Matériau du robinet : PVC-U
- Matériaux des joints :
- EPDM ou FKM (joint torique)
- PTFE (joints de bille)
- Options de contrôle : Commande manuelle
