1V800 - Vanne papillon
Vanne papillon pour le transport de l'eau.
Vanne papillon en PVC gris.
Commande manuelle avec volant.
Joints en EPDM.
Tige en acier galvanisé.
La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau.
1V800 - Vanne papillon

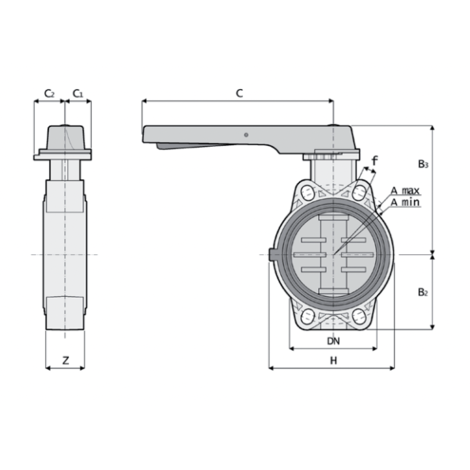

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | D | PN | DN | B2 | B3 | C | C1 | C2 | H | Z | A min | A max | F | g | product.detail.attribute.n° holes | Torque in N/m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V80011000W | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 110 | 10 | 100 | 105 | 196 | 250 | 45 | 45 | 150 | 56 | 165 | 190 | 19 | 1990 | 4 | 45 |
| 1V80015000W | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 140 | 10 | 125 | 121 | 215 | 335 | 45 | 45 | 185 | 64 | 204 | 215 | 23 | 3030 | 4 | 60 |
| 1V80017000W | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 160 | 10 | 150 | 132 | 229 | 335 | 45 | 45 | 210 | 70 | 230 | 242 | 23 | 3730 | 4 | 90 |
| 1V80023000 | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 225 | 10 | 200 | 161 | 309 | 425 | 65 | 82 | 325 | 71 | 280 | 298 | 23 | 8240 | 8 | 140 |
| 1V80050000W | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 50 | 16 | 40 | 60 | 136 | 175 | 45 | 42 | 132 | 33 | 93 | 109 | 19 | 827 | 4 | 8 |
| 1V80063000W | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 63 | 16 | 50 | 70 | 143 | 175 | 45 | 42 | 147 | 43 | 108 | 124 | 19 | 1012 | 4 | 10 |
| 1V80075000W | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 75 | 10 | 65 | 80 | 168 | 175 | 45 | 45 | 165 | 46 | 128 | 144 | 19 | 1420 | 4 | 12 |
| 1V80090000W | 1V800 - Vanne papillon | - | La vanne 800 d'Astore est une vanne papillon pour le transport de l'eau. | Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette. Construction : vanne papillon en PVC gris Dimensions : DN 40÷300 Pression nominale : DN 40÷50 : PN16 avec eau à 20°C DN 65÷200 : PN10 avec eau à 20°C DN 250 : PN6 avec eau à 20°C DN 300 : PN4 avec eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150 Matériau du robinet : PVC-U Matériau de la tige : acier galvanisé Matériau du joint : EPDM Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300) | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes papillon | 800 | PVC-U | 90 | 10 | 80 | 90 | 182 | 250 | 45 | 45 | 130 | 49 | 145 | 159 | 19 | 1640 | 4 | 25 |
- Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette.
- Construction : vanne papillon en PVC gris
- Dimensions : DN 40÷300
- Pression nominale :
- DN 40÷50 : PN16 avec eau à 20°C
- DN 65÷200 : PN10 avec eau à 20°C
- DN 250 : PN6 avec eau à 20°C
- DN 300 : PN4 avec eau à 20°C
- Plage de température : 0 °C à 60 °C
- Norme d'accouplement :
- Bride : EN ISO 1452, EN ISO 15493, DIN 2501, ISO 7005-1, EN 1092-1, ANSI B16.5 Cl.150
- Matériau du robinet : PVC-U
- Matériau de la tige : acier galvanisé
- Matériau du joint :
- EPDM
- Options de commande : Commande manuelle (poignée : DN 40÷200 ; volant : DN 250÷300)
