1V420 - Robinet à boisseau sphérique
Vanne à bille pivotante pour les piscines et le transport de l'eau.
Robinet à boisseau sphérique en PVC pour raccordement femelle métrique ISO, avec support clampé.
Joints en EPDM.
Sièges de bille en PE.
La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps.
1V420 - Robinet à boisseau sphérique

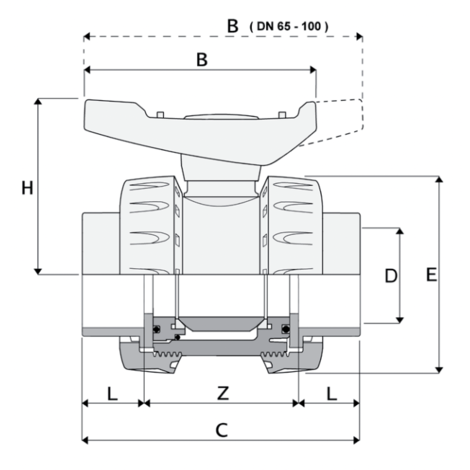

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | D | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V42001600 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 16 | 16 | 10 | 14 | 54 | 82 | 53 | 51 | 66 | 150 |
| 1V42002000 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 20 | 16 | 15 | 16 | 50 | 82 | 53 | 51 | 66 | 145 |
| 1V42002500 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 25 | 16 | 20 | 19 | 53 | 91 | 62 | 59 | 77 | 220 |
| 1V42003200 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 32 | 16 | 25 | 22 | 59 | 103 | 71 | 66 | 88 | 315 |
| 1V42004000 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 40 | 16 | 32 | 26 | 68 | 120 | 84 | 77 | 102 | 505 |
| 1V42005000 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 50 | 16 | 40 | 31 | 77 | 139 | 98 | 87 | 117 | 725 |
| 1V42006300 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 63 | 16 | 50 | 38 | 98 | 174 | 117 | 105 | 140 | 1245 |
| 1V42007500 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 75 | 10 | 65 | 44 | 142 | 230 | 168 | 138 | 225 | 3400 |
| 1V42009000 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 90 | 10 | 80 | 51 | 142 | 244 | 168 | 138 | 225 | 3500 |
| 1V42011000 | 1V420 - Robinet à boisseau sphérique | - | La vanne 420 d'Astore est une vanne à boisseau sphérique pour les piscines et l'adduction d'eau, avec un démontage radial et un réglage du serrage de la bague, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421). Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé. Taille : DN 10 à 100 Pression nominale : DN 10÷50 : PN16 avec eau à 20°C DN 65÷100: PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Normes d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V724) Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421) Matériau du robinet : PVC-U gris Matériau du joint EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 420 | PVC-U | 110 | 10 | 100 | 61 | 162 | 284 | 210 | 171 | 280 | 5900 |
- Versions disponibles pour les normes métriques ISO (1V420) et BS (3V420), filetage femelle BSP (1V421).
- Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande.
- Construction : robinet à tournant sphérique en PVC gris avec démontage radial et support verrouillé.
- Taille : DN 10 à 100
- Pression nominale :
- DN 10÷50 : PN16 avec eau à 20°C
- DN 65÷100: PN10 avec eau à 20°C
- Plage de température : 0 °C à 60 °C
- Normes d'accouplement :
- Collage : ISO 727, EN ISO 1452-4 (modèle 1V724)
- Filetage : UNI ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V421)
- Matériau du robinet : PVC-U gris
- Matériau du joint
- EPDM (joint torique)
- PE (joints à bille)
- Options de contrôle : Commande manuelle
