1V309 - Robinet à boisseau sphérique simple effet
Vanne à bille simple pour l'irrigation et le transport de l'eau.
Robinet à boisseau sphérique simple effet en PVC gris, filetage femelle BSP, avec support clampé.
Joints en EPDM.
Sièges de bille en PE.
La vanne 304 d'Astore est une vanne à bille à simple effet pour l'irrigation et l'adduction d'eau, avec réglage du serrage de l'écrou, permettant une installation simple et sûre pour un service fiable dans le temps.
1V309 - Robinet à boisseau sphérique simple effet

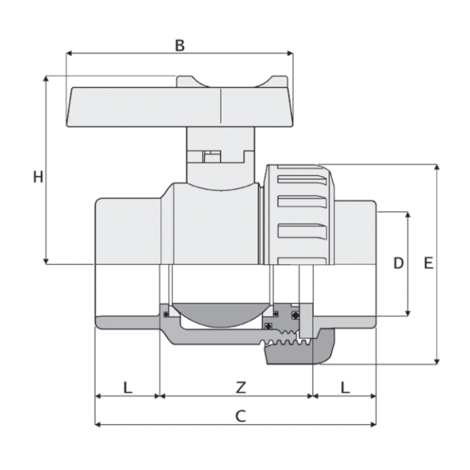

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | G | PN | DN | L | Z | C | E | H | B | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V30920000 | 1V309 - Robinet à boisseau sphérique simple effet | - | La vanne 304 d'Astore est une vanne à bille à simple effet pour l'irrigation et l'adduction d'eau, avec réglage du serrage de l'écrou, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions métriques ISO (1V304) et filetées femelles BSP (1V309) disponibles. Construction : robinet à tournant sphérique monobloc en PVC gris avec support serré. Taille : DN 15 à 50 Pression nominale : PN16 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V304) Filetage : ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V309) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 304 | PVC-U | 1/2" | 16 | 15 | 17 | 40 | 74 | 50 | 53 | 57 | 105 |
| 1V30925000 | 1V309 - Robinet à boisseau sphérique simple effet | - | La vanne 304 d'Astore est une vanne à bille à simple effet pour l'irrigation et l'adduction d'eau, avec réglage du serrage de l'écrou, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions métriques ISO (1V304) et filetées femelles BSP (1V309) disponibles. Construction : robinet à tournant sphérique monobloc en PVC gris avec support serré. Taille : DN 15 à 50 Pression nominale : PN16 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V304) Filetage : ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V309) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 304 | PVC-U | 3/4" | 16 | 20 | 19 | 48 | 86 | 59 | 58 | 66 | 160 |
| 1V30932000 | 1V309 - Robinet à boisseau sphérique simple effet | - | La vanne 304 d'Astore est une vanne à bille à simple effet pour l'irrigation et l'adduction d'eau, avec réglage du serrage de l'écrou, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions métriques ISO (1V304) et filetées femelles BSP (1V309) disponibles. Construction : robinet à tournant sphérique monobloc en PVC gris avec support serré. Taille : DN 15 à 50 Pression nominale : PN16 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V304) Filetage : ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V309) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 304 | PVC-U | 1" | 16 | 25 | 22 | 56 | 100 | 68 | 68 | 75 | 240 |
| 1v30940000 | 1V309 - Robinet à boisseau sphérique simple effet | - | La vanne 304 d'Astore est une vanne à bille à simple effet pour l'irrigation et l'adduction d'eau, avec réglage du serrage de l'écrou, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions métriques ISO (1V304) et filetées femelles BSP (1V309) disponibles. Construction : robinet à tournant sphérique monobloc en PVC gris avec support serré. Taille : DN 15 à 50 Pression nominale : PN16 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V304) Filetage : ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V309) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 304 | PVC-U | 1"1/4 | 16 | 32 | 24 | 66 | 114 | 80 | 80 | 90 | 355 |
| 1V30950000 | 1V309 - Robinet à boisseau sphérique simple effet | - | La vanne 304 d'Astore est une vanne à bille à simple effet pour l'irrigation et l'adduction d'eau, avec réglage du serrage de l'écrou, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions métriques ISO (1V304) et filetées femelles BSP (1V309) disponibles. Construction : robinet à tournant sphérique monobloc en PVC gris avec support serré. Taille : DN 15 à 50 Pression nominale : PN16 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V304) Filetage : ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V309) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 304 | PVC-U | 1"1/2 | 16 | 40 | 24 | 88 | 136 | 96 | 93 | 103 | 575 |
| 1v30963000 | 1V309 - Robinet à boisseau sphérique simple effet | - | La vanne 304 d'Astore est une vanne à bille à simple effet pour l'irrigation et l'adduction d'eau, avec réglage du serrage de l'écrou, permettant une installation simple et sûre pour un service fiable dans le temps. | Versions métriques ISO (1V304) et filetées femelles BSP (1V309) disponibles. Construction : robinet à tournant sphérique monobloc en PVC gris avec support serré. Taille : DN 15 à 50 Pression nominale : PN16 avec de l'eau à 20°C Plage de température : 0 °C à 60 °C Norme d'accouplement : Collage : ISO 727, EN ISO 1452-4 (modèle 1V304) Filetage : ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V309) Matériau du robinet : PVC-U Matériau du joint : EPDM (joint torique) PE (joints à bille) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes à bille | 304 | PVC-U | 2" | 16 | 50 | 29 | 104 | 162 | 116 | 108 | 121 | 960 |
- Versions métriques ISO (1V304) et filetées femelles BSP (1V309) disponibles.
- Construction : robinet à tournant sphérique monobloc en PVC gris avec support serré.
- Taille : DN 15 à 50
- Pression nominale :
- PN16 avec de l'eau à 20°C
- Plage de température : 0 °C à 60 °C
- Norme d'accouplement :
- Collage : ISO 727, EN ISO 1452-4 (modèle 1V304)
- Filetage : ISO 228-1, ISO 7-1, EN ISO 1452-4 (modèle 1V309)
- Matériau du robinet : PVC-U
- Matériau du joint :
- EPDM (joint torique)
- PE (joints à bille)
- Options de contrôle : Commande manuelle
