1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100
Clapet anti-retour à ressort et piston déflecteur.
Clapet anti-retour à ressort en PVC avec piston pare-chocs, pour raccord femelle métrique ISO.
Ressort en acier AISI 316.
Joints en EPDM.
Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens.
1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100

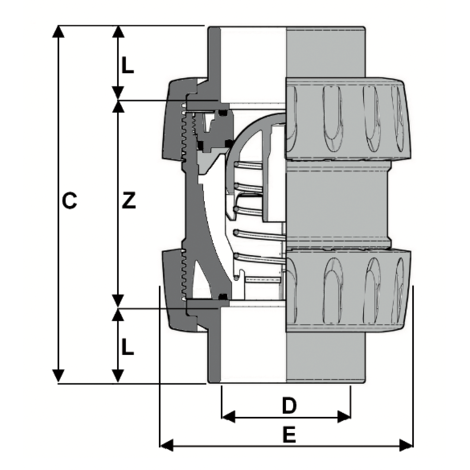

| Référence | Nom | info-bulle | Description du produit | product.detail.attribute.technicalFeatures | Tableau dimensionnel | Catégorie | Système | Catц┐б╘gorie | Famille | sИrie | Matц┐б╘riau | D | PN | DN | L | Z | C | E | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V23001600 | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 16 | 16 | 10 | 14 | 54 | 82 | 53 | 100 |
| 1V23002000 | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 20 | 16 | 15 | 16 | 50 | 82 | 53 | 105 |
| 1V23002500 | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 25 | 16 | 20 | 19 | 53 | 91 | 62 | 150 |
| 1V23003200 | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 32 | 16 | 25 | 22 | 59 | 103 | 71 | 250 |
| 1V23004000 | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 40 | 16 | 32 | 26 | 68 | 120 | 84 | 370 |
| 1V23005000 | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 50 | 16 | 40 | 31 | 77 | 139 | 98 | 590 |
| 1V23006300 | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 63 | 16 | 50 | 38 | 98 | 174 | 117 | 990 |
| SSEIV075E | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 75 | 10 | 65 | 44 | 123 | 211 | 157 | 2480 |
| SSEIV090E | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 90 | 10 | 80 | 51 | 146 | 248 | 174 | 3090 |
| SSEIV110E | 1V230 - Clapet anti-retour à ressort et piston bifold DN 10:100 | - | Le robinet 230 d'Astore est un clapet de non-retour à ressort et à piston, à démontage radial et à fonctionnement horizontal et vertical, qui permet l'écoulement dans un seul sens. | Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231). Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100). Ressort en acier inoxydable AISI 316. Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande. Construction : clapet anti-retour bifold en PVC, démontage radial Taille : DN 10 à 100 Pression nominale DN 10÷50 : PN16 avec eau à 20°C DN 65÷100 : PN10 avec eau à 20°C Plage de température : 0 °C à 60 °C Pression minimale d'étanchéité : 0,08 bar Norme d'accouplement : Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230) Filetage : norme BSP (modèle 1V231) Matériau du robinet : PVC-U Matériaux des joints : EPDM (joint torique) Options de contrôle : Commande manuelle | - | Système en PVC-U | Système en PVC-U | Vannes manuelles | Vannes auxiliaires | 230 | PVC-U | 110 | 10 | 100 | 61 | 161 | 283 | 212 | 5370 |
- Versions disponibles pour les normes métriques ISO (1V230) et BS (3V230), filetage femelle BSP (1V231).
- Système de personnalisation composé d'un capuchon de protection transparent et d'une plaque porte-étiquette (DN 65-100).
- Ressort en acier inoxydable AISI 316.
- Autres normes internationales (ASTM, JIS, NPT) disponibles sur demande.
- Construction : clapet anti-retour bifold en PVC, démontage radial
- Taille : DN 10 à 100
- Pression nominale
- DN 10÷50 : PN16 avec eau à 20°C
- DN 65÷100 : PN10 avec eau à 20°C
- Plage de température : 0 °C à 60 °C
- Pression minimale d'étanchéité : 0,08 bar
- Norme d'accouplement :
- Collage : ISO métrique (modèle 1V230) et BS standard (modèle 3V230)
- Filetage : norme BSP (modèle 1V231)
- Matériau du robinet : PVC-U
- Matériaux des joints :
- EPDM (joint torique)
- Options de contrôle : Commande manuelle
